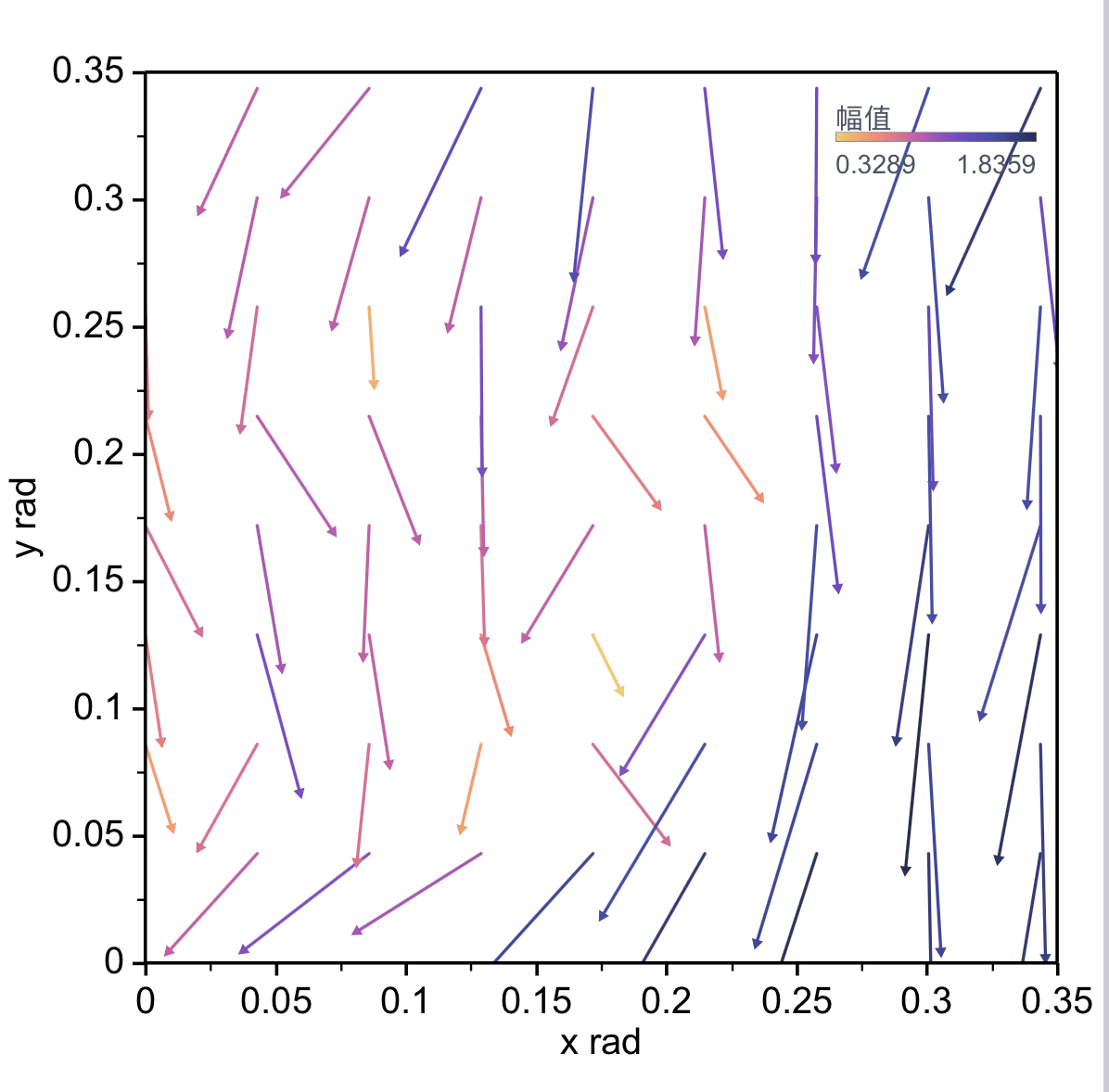

矢量图

矢量图用于展示二维矢量场。X 和 Y 决定箭头位置,矢量分量或角度决定方向,箭头长度用于表达矢量幅值。

先准备一张能直接映射的数据表

适合速度场、力场、梯度、流动方向、位移,或任何同时包含二维位置与方向信息的测量数据。

使用分量格式时,需要准备数值型 X、Y、U、V 四列。SmartPlot 也支持“幅值与角度”和“起点与终点”数据;每一行应描述一个矢量。

练习数据 · 用于说明列结构
xyuv
001.00.2
100.80.5
010.40.9
11-0.21.0

创建矢量图

选择“矢量图”,根据数据表结构选择矢量数据格式,再映射位置列和矢量列。SmartPlot 会在每个 X/Y 位置绘制一支箭头。

Step 1

选择范围与输出

在新建图形窗口确认数据范围,并选择新建图形或添加到已有图形。

矢量图设置界面示意 · 非交互
菜单绘图 → 矢量图
数据范围

全表:4 行,4 列

输出位置

新建图形

添加到已有图形

矢量图设置界面示意 · 非交互
X 坐标列
x · X
Y 坐标列
y · Y
U 分量
u · U
V 分量
v · V
Step 2

映射位置与分量

依次映射X 坐标列、Y 坐标列、U 分量、V 分量;下拉框中的列用途应与数据表一致。

Step 3

选择矢量格式

根据数据结构设置数据格式、颜色依据、参考矢量,并在创建前确认当前选项符合读图目的。

矢量图设置界面示意 · 非交互
数据格式
X, Y, U, V 分量大小与角度
颜色依据
矢量大小
参考矢量
自动
矢量图设置界面示意 · 非交互
角度与单位已确认
箭头密度可读
数据表二维矢量场练习数据
已映射列4
Step 4

确认并创建

检查角度与单位已确认、箭头密度可读,确认映射列数量后点击“创建图形”。

可调整参数与出图检查

  • 数据格式
  • X / Y 位置列
  • U / V 矢量分量
  • 箭头密度与长度
  • 颜色映射
  • 参考矢量
  • X、Y、U、V 应尽量使用一致的物理单位;如果单位不同,应在坐标轴和参考矢量中明确说明。
  • 使用“幅值与角度”格式前,应确认角度方向和单位。
  • 矢量密集重叠时,应适当降低箭头密度。
  • 箭头长度需要定量解读时,应保留清晰的参考矢量。
  • 颜色应强化幅值或另一项有意义的数值,不应替代箭头本身表达的方向。
